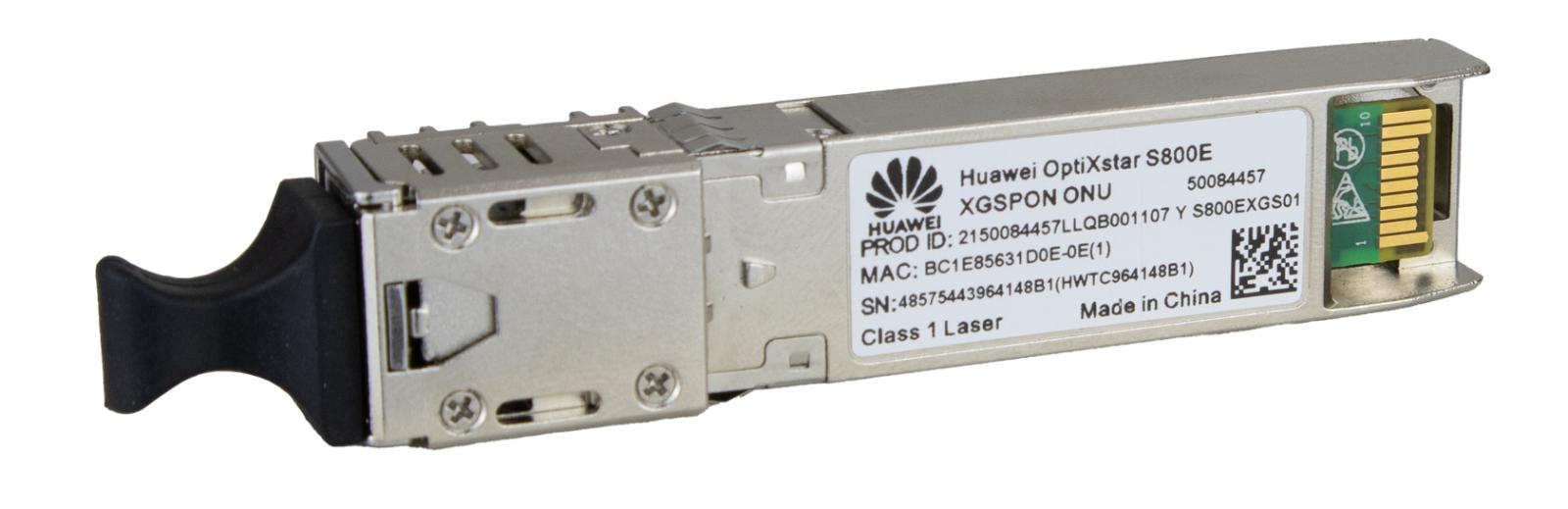

Huawei OptiXstar S800E es un módulo cliente ONU XGS-PON diseñado para su instalación en dispositivos equipados con una ranura SFP+. Esto permite que un router o switch normal actúe como un terminal cliente XGS-PON. El S800E tiene una interfaz SC/APC estándar, como un ONU/ONT normal. La sensibilidad máxima de recepción es de -28 dBm, la transmisión XGS-PON debe conectarse directamente al módulo óptico. El producto ofrecido admite la negociación automática de velocidad y puede funcionar en modos de 1/2,5/5/10 Gb/s. Admite todas las funciones más importantes, como comunicación OMCI, IGMP y MLD Snooping, filtrado de direcciones MAC, la lista completa se puede encontrar en la especificación. Una de las limitaciones de funcionalidad es el número máximo de direcciones MAC admitidas, que es 256.
¡Atención!
El módulo admite un máximo de 256 direcciones MAC, asegúrese de que en su ubicación este número sea suficiente para admitir todos los dispositivos cliente.
Debe asegurarse de que el dispositivo en el que monte el S800E esté adecuadamente refrigerado, especialmente si está dentro de un armario rack. El módulo puede calentarse mucho y, si el dispositivo no cuenta con un enfriamiento activo y efectivo, el módulo puede apagarse debido al sobrecalentamiento. No utilice S800E en dispositivos con refrigeración pasiva.

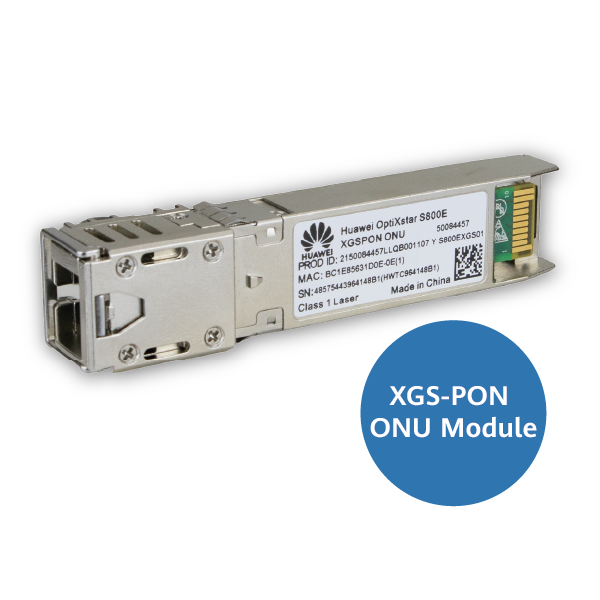

Módulo XGS-PON ONU
El producto ofrecido es un módulo óptico SFP+ que actúa como terminal cliente ONU en la red XGS-PON. A pesar de su pequeño tamaño, el dispositivo admite la mayoría de las funciones que tienen los terminales estándar. Admite comunicación OMCI, soporte de multicast, funciones de seguridad básicas y QoS, la lista completa de características se puede encontrar en la especificación debajo de la descripción. Con OptiXstar S800E puede convertir cualquier dispositivo con una interfaz SFP+ en un terminal cliente XGS-PON. El ancho de banda máximo de transmisión es simétricamente 10/10 Gb/s.

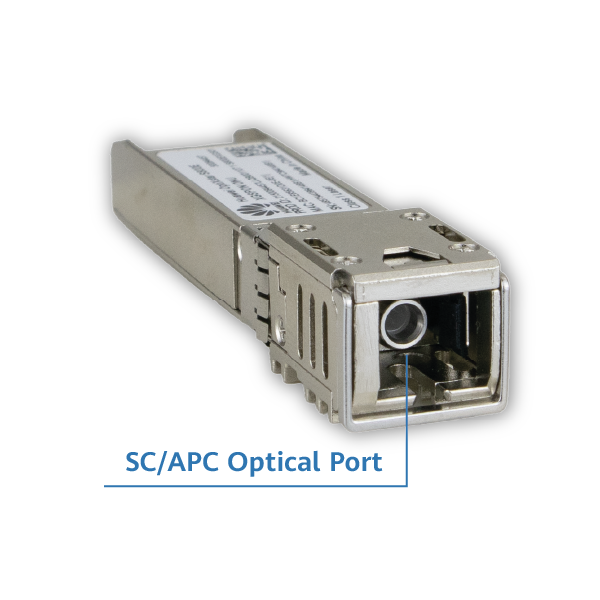

Puerto óptico SC/APC
El módulo está equipado con un puerto óptico tipo SC/APC, la sensibilidad de recepción es de -28 dBm y el rango de potencia óptica es de 4 ~ 9 dBm. La interfaz S800E admite la negociación automática de velocidad y puede operar en modos de 1 / 2,5 / 5 / 10 Gb/s, lo que permite un ajuste apropiado a la situación específica y al paquete de datos.
Uso
OptiXstar S800E encontrará su aplicación en la mayoría de las redes XGS-PON. El módulo será muy útil cuando se conectan clientes comerciales que desean tener control total sobre el estado operativo del terminal del cliente y un ONT de 1 puerto normal no puede satisfacer sus requisitos. El uso de un terminal en forma de módulo óptico permite una reducción adicional del número de dispositivos utilizados en la red local, lo que también es importante para muchos abonados.

Especificación
Huawei S800E | |
Propiedades generales | |
---|---|
Dimensiones | 65 mm x 13.6 mm x 12.6 mm |
Peso | Aproximadamente 27 g |
Temperatura de funcionamiento admisible | De -40 a 85 C (temperatura de la carcasa) |
Humedad del aire admisible | 5%-95% RH sin condensación |
Tensión de alimentación | 3.3 V |
NNI (WAN) | 1x XGS-PON (SC/APC) |
UNI (LAN) | Interfaz adaptativa de 1/2,5/5/10 Gbps |
Consumo máximo de energía | 2,3 W |
Propiedades portuarias | |
NNI (WAN) |
Puerto tipo SC/APC Cumplimiento del estándar ITU-T G.9807 Sensibilidad de recepción: ≤ -28dBm Potencia máxima de sobrecarga: ≥ -9dBm Rango de potencia óptica de transmisión: 4 ~ 9 dBm Relación de extinción (ER): ≥ 6dB Ancho de banda: Rx: 9.953 Gb/s, Tx: 9.953 Gb/s Longitud de onda Tx: 1260 - 1280 nm (longitud de onda central: 1270 nm) Longitud de onda Rx: 1575-1580 nm (Longitud de onda central: 1577 nm) |
UNI (LAN) | Interfaz SFP+ adaptativa 1 / 2,5 / 5 / 10 Gb/s |
Lista de características | |
Gestión Smart |
Comunicación Variable-length OMCI Detectar ONT no autorizados y aislarlos de los OLT Simulación y prueba de PPPoE/DHCP |
Gestión básica |
OMCI Copia de seguridad y restauración 802.1ag Ethernet OAM Medición y diagnóstico de conexiones ópticas |
Multicasts |
IGMP v2/v3 snooping MLD v1/v2 snooping Fast leave VLAN tag translation, transmisión transparente y eliminación de paquetes downstream multicast Limitación del paquete IGMP/MLD |
Seguridad |
Filtrado de direcciones MAC Hard-Isolated |
QoS |
Límite de ancho de banda de Ethernet Prioridad 802.1pSP / WRR / SP+WRR Límite de velocidad de paquetes de broadcast Flow mapping basado en VLAN ID, puerto ID y / o 802.1p |
