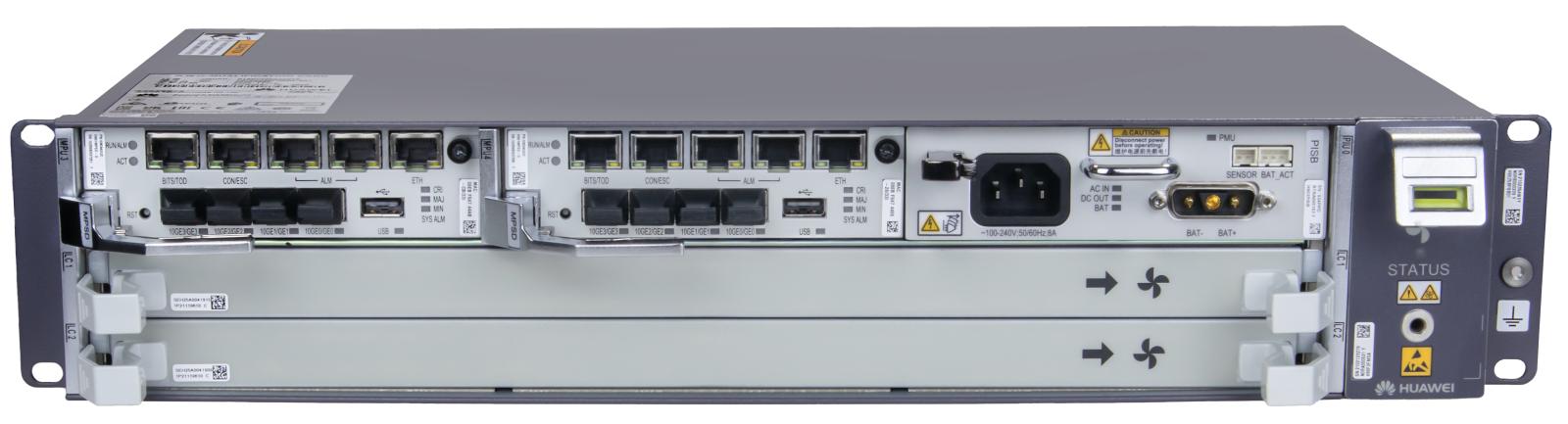

Huawei MA5800-X2 es un terminal OLT (transmisor) diseñado para su uso en varios tipos de redes PON. Es el sucesor de una serie popular MA56XX, que proporciona compatibilidad con estándares más nuevos y soporte para una gama más amplia de tarjetas de línea/control. La principal aplicación del producto ofrecido es la construcción de grandes redes ópticas pasivas como FTTH, FTTD, FTTB o FTTC en tecnología GPON, XG-PON o XGS-PON. Es adecuado para prestar servicios a hogares, conectar empresas, crear conexiones de retorno de redes inalámbricas o construir sistemas Wi-Fi extensos. El MA5800 le permitirá combinar muchos tipos diferentes de servicios en un dispositivo avanzado. El MA5800-X2 cuenta con una carcasa adaptada para su montaje en un rack estándar de 19", ocupa 2U de altura y ofrece espacio para el montaje de dos tarjetas de línea. Funcionará bien en espacios reducidos donde no se necesiten muchos puertos. Además, su consumo de energía es mucho menor que el de los terminales más grandes de la serie MA5800.
El conjunto incluye 2 tarjetas de control MPSD-G y una tarjeta de alimentación PISB. La tarjeta MPSD-G funciona como módulo de control y uplink y tiene 4 ranuras SFP+ con un rendimiento de 1/10 Gb/s. Proporciona todas las funciones necesarias y puede admitir hasta 4096 usuarios de multicast u ONT. La tarjeta de alimentación PISB tiene un conector de ordenador estándar y admite alimentación de AC de 220 V o 110 V. Además permite conectar una batería externa (conector 3V3 DC), el voltaje de batería soportado es de 48 V DC. Gracias a esto, puedes proporcionar a la OLT una fuente de alimentación de emergencia, en caso de un fallo de la fuente de alimentación principal, el dispositivo comenzará a utilizar la energía de la batería.

Terminal OLT
El producto ofrecido es un terminal transmisor OLT que puede operar en redes ópticas pasivas (PON) o redes P2P. En el primer caso soporta, dependiendo de las tarjetas de línea utilizadas, redes de tipo GPON, XG-PON o XGS-PON, en el segundo caso ofrece conexiones GE/10GE. Perfecto para soluciones FTTH, FTTD, FTTB o FTTC. Las principales aplicaciones en combinación con la tarjeta de línea PON adecuada son redes de tipo FTTH o FTTB donde se entregan servicios directamente a un apartamento o edificio (y luego se distribuyen a apartamentos individuales).
Funciones avanzadas
Además de actuar como terminal de transmisión, el dispositivo también admite muchas otras funciones de Layer 2 y Layer 3. Soporta, entre otros, OSPF y BGP, así como la función QoS avanzada. El dispositivo está totalmente adaptado a la transmisión IPTV, admite multicast, incluidos IGMP y MLD Snooping e IPv4 PIM / PIM-SSM. Las versiones más nuevas del software también admiten VXLAN y SRv6. Para obtener una lista completa de las funciones compatibles, consulte la especificación debajo de la descripción.

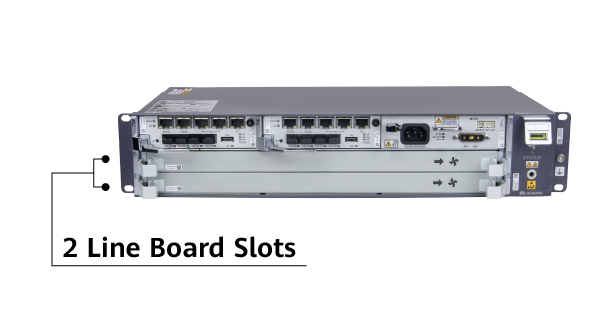

Carcasa Rack 19" 2U, 2 ranuras para tarjetas de línea
La carcasa MA5800-X2 está diseñada para su montaje en un rack de 19" y tiene una altura de 2U. Permite montar hasta dos tarjetas de línea PON o P2P, según las necesidades de la ubicación. En total, en una configuración OLT completa, puede proporcionar 32 puertos PON (GPON/XG-PON/XGS-PON), 96 puertos GE o 16 puertos 10GE.

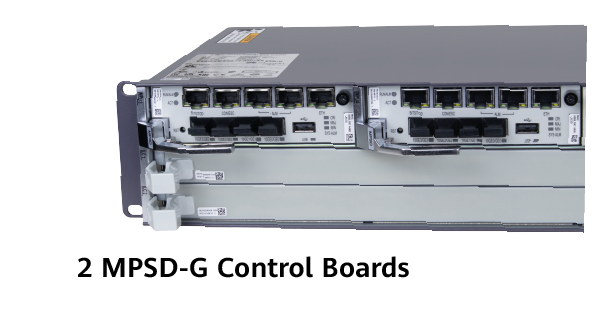

2 tarjetas de control MPSD-G
El conjunto incluye 2 tarjetas de control MPSD-G, que también funcionan como tarjetas uplink (upstream). Cada tarjeta tiene 4 ranuras SFP+ que pueden funcionar como uplink o puerto cascada. Los puertos admiten velocidades de transmisión de 1 o 10 Gb/s. Además, la tarjeta está equipada con un puerto de consola RJ45, un puerto BITS/TOD, dos puertos de alarma RJ45 y un puerto Ethernet adicional para comunicación.

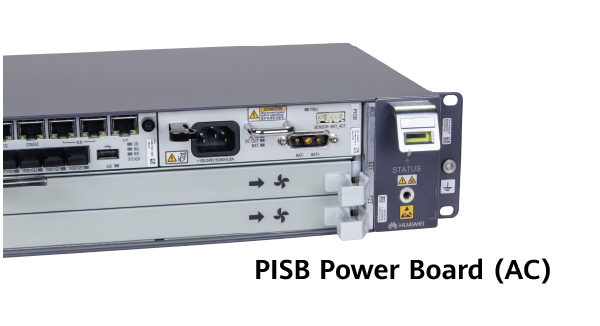

Tarjeta de alimentación PISB (AC)
Al comprar el producto, recibirá una tarjeta de alimentación PISB equipada con un conector de ordenador estándar y un puerto DC 3V3. La entrada admite una fuente de alimentación estándar de 220/110 V AC, el segundo conector se utiliza para conectar una batería externa. Gracias a esto, puedes proporcionar a todo el sistema alimentación eléctrica de emergencia; En caso de un corte de energía, la OLT comenzará a utilizar la energía de la batería. Con una entrada de DC de 3 V3, la placa admite 48 V DC.
Especificación
Huawei MA5800-X2 (2x MPSD-G, 1x PISB) | |
Propiedades generales | |
---|---|
Configuración de las tarjetas |
Ranuras para tarjetas de control: 3, 4 Ranuras para tarjetas de línea o upstream: 1 - 2 No es compatible con tarjetas de interfaz universales Ranuras para la tarjeta de alimentación: 0 |
Dimensiones |
Sin soportes de montaje: 442 x 268,7 x 88,1 mm Con soportes: 482,6 x 268,7 x 88,1 mm |
Peso máximo (incluidos los soportes de montaje) | 9,4 kg |
Corriente de entrada máxima | 8 A |
Módulos de potencia | 1 módulo de alimentación de AC con entrada de batería |
Rango de voltaje de entrada | 100 - 240 V AC |
Tensión nominal de entrada | 110 V / 220 V AC |
Temperatura de funcionamiento admisible |
De -40° a 65° C (el dispositivo puede arrancar a una temperatura mínima de -25°C) |
Humedad del aire admisible | 5%-95% RH |
Presión atmosférica admisible | 70 - 106 kPa |
Altura de trabajo admisible | < 4000 m |
BER a plena carga | BER por debajo de 10 e-7 por puerto con plena carga |
Fiabilidad |
Disponibilidad en configuración típica > 99,999% MTBF: unos 45 años |
Número máximo de puertos GPON | 32 |
Máx. Número de puertos XG-PON | 32 |
Máx. Número de puertos XGS-PON | 32 |
Puertos GE máximos | 96 |
Máximo de puertos 10GE | 16 |
Funciones básicas | |
Tableros lineales soportados |
GPON / XG-PON / XGS-PON P2P GE / 10GE |
Propiedades Layer 2 |
VLAN+MAC forwarding SVLAN+CVLAN forwarding PPPoE+ DHCP option82 |
Propiedades Layer 3 |
Rutas estáticas RIP/RIPng OSPF/OSPFv3 IS-IS BGP/BGP4+ ARP DHCP relay VRF |
Multicasts |
IGMP v2/v3 IGMP Proxy/Snooping MLD v1/v2 (desde versión V100R016C10) MLD Proxy/Snooping (desde versión V100R016C10) IPTV multicast basado en VLAN IPv4 PIM y PIM-SSM (desde versión V100R017C00) |
QoS |
Clasificación del tráfico Prioridades de procesamiento trTCM-based traffic policing WRED Conformación del tráfico HQoS PQ / WRR / PQ+WRR ACL |
MPLS y PWE3 |
MPLS LDP MPLS RSVP-TE MPLS OAM MPLS BGP IP VPN PW protection switching Tunnel protection switching TDM / ETH PWE3 |
IPv6 |
IPv4/IPv6 dual stack Redirección IPv6 L2 y L3 DHCPv6 relay |
Fiabilidad del sistema |
Seguridad GPON tipo B/C ERPS (G.8032) BFD (desde versión V100R016C10) Protección 10G GPON tipo B / C Monitor Ling (desde versión V100R018C10) Intra-board y inter-board LAG Service overload control MSTP 2 tarjetas de control y 2 conectores de alimentación para redundancia Detección de errores a bordo ISSU (actualización de software durante el funcionamiento) tarjeta de control |
Seguridad |
802.1x AAA |
VXLAN (desde versión V100R018C00) | Virtual eXtensible LAN |
SRv6 (desde versión V100R019C1x) | Segment Routing IPv6 |
Slice (desde versión V100R021C00) | Service slicing |
Especificaciones de la tarjeta MPSD-G | |
Part Number | 03034UUC |
Tipo de tarjeta | Control |
Silkscreen | MPSD |
Rendimiento por ranura (modo load balancing) | 100 Gb/s |
Tarjetas upstream / cascading | 4x SFP+ (1 / 10 Gb/s) |
Número máximo de direcciones MAC | 262143 |
Usuarios multicast | 4096 |
Programas estáticos | 8192 |
Programas online |
IPv4: 8000 IPv6: 2000 |
Puertos de servicio | 32768 |
Tamaño de la tabla de routing IPv4 | 65536 |
Tamaño de la tabla de routing IPv6 | 16384 |
El tamaño de la tabla ARP | 32768 |
Tamaño del tablero ND | 16384 |
Sincronización del reloj ETH | Sí |
1588ACR | No |
Sincronización 1588v2 | Sí |
Marcos Jumbo 9216 B | Sí |
Puertos ALM | Sí (7 valores de entrada lógicos, 1 valor de salida lógico) |
Puertos BITS / TOD | Sí (1 entrada/salida para reloj externo) |
Gestión de pilas | No |
Número máximo de ONT | 4096 |
Gestión de energía | Sí |
Alarmas relacionadas con la temperatura | Sí |
Dimensiones sin embalaje | 130.36 mm x 35.28 mm x 258.15 mm |
Peso con embalaje | 0,99 kg |
Consumo de energía estática | 38 W |
Consumo máximo de energía | 47 W |
Temperatura de funcionamiento admisible | De -40° a 65° C |
Tamaño máximo de marco (predeterminado) | 2052 B |
Tamaño máximo de fotograma (marcos Jumbo habilitados) | 9216 B |
Especificación de la tarjeta PISB | |
Part Number | 03034PPD |
Tipo de tarjeta | Fuente de alimentación |
Silkscreen | PISB |
Entrada |
110 V o 220 V AC (entrada de batería: 48 V DC) |
Potencia nominal | 600 W |
Monitoreo de energía de entrada | Sí |
Protección contra sobrecorriente | Sí |
Alarmas relacionadas con la temperatura | Sí |
Posibilidad de conectar una batería | Sí |
Dimensiones | 130.00 mm x 35.28 mm x 253.00 mm |
Peso sin embalaje | 1,16 kg |
Consumo de energía estática | 5 W |
Consumo máximo de energía | 45 W |
Temperatura de funcionamiento admisible | De -40° a 65° C |
Módulo de ventilación | |
Número de fans | 2 |
Funciones |
Monitoreo del trabajo (FMSA) Ajuste de la velocidad del ventilador |
Dimensiones | 43.6 mm x 286.7 mm x 88.1 mm |
Peso | 0,7 kg |
Consumo de energía |
Estático: 6 W Máximo: 63 W |
