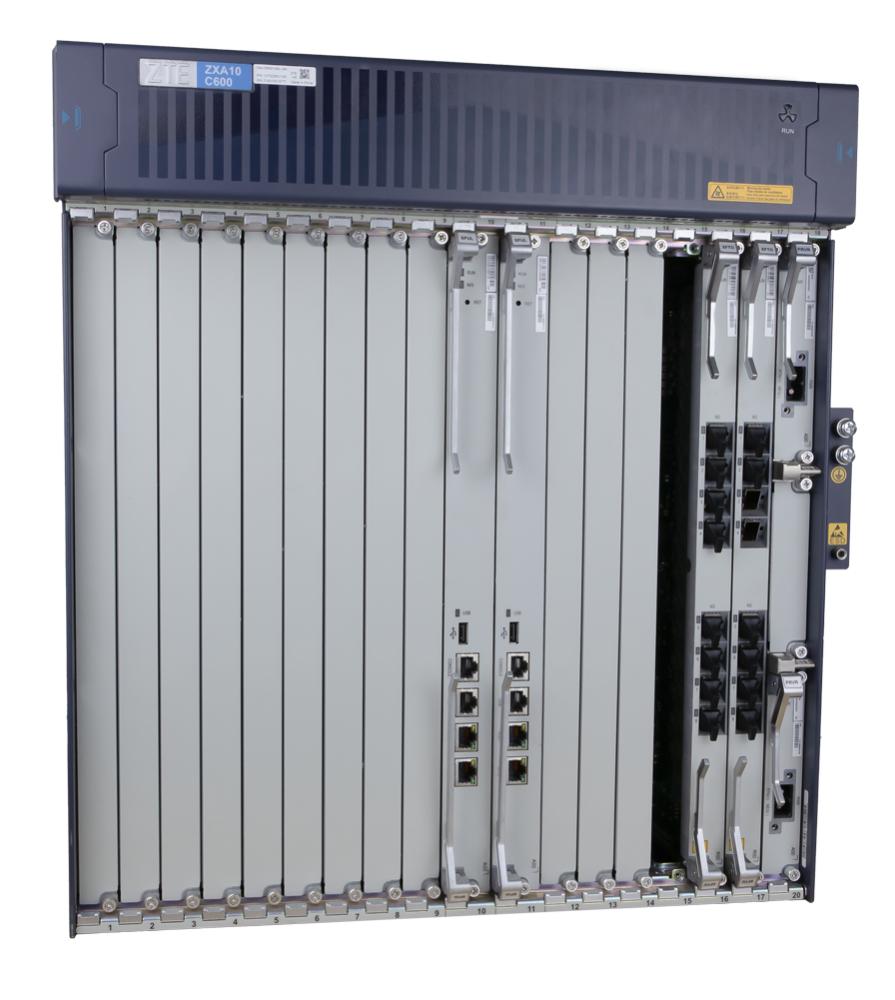

El ZTE C600 es un terminal OLT diseñado para redes PON. Tiene una carcasa adecuada para su instalación en un rack de 19", en su interior hay espacio para 15 tarjetas de línea GPON o EPON. El producto ofrecido está equipado con 2 tarjetas de control SFUL, cada una con 8 ranuras SFP+ (1 / 10 Gbps), que sirven como enlace ascendente. Además, las tarjetas disponen de puertos para gestión y supervisión. La capacidad total de backplane de todo el terminal es de 14 Tb/s y la capacidad de conmutación de la tarjeta de control es de 3,6 Tb/s. Encontrará 2 tarjetas de alimentación de tipo DC - PRVR - incluidas. Pueden funcionar de forma redundante, en caso de fallo de una de ellas la otra asume el trabajo. La tensión de entrada es de -48 V o -60 V DC.
Especificación
ZTE C600 | |
Características del hardware | |
---|---|
Configuración |
2 tarjetas SFUL 2 tarjetas de alimentación DC (PVRV) 1 tarjeta de ventilación 15 ranuras para tarjetas de línea |
Rendimiento |
Conmutación backplane: 14 Tb/s Placa de conmutación y control: 3,6 Tb/s Rendimiento de conmutación de todo el sistema: 7,2 Tb/s |
Interfaz de enlace ascendente | 8 ranuras SFP+ de 1 / 10 Gbps por tarjeta de control |
Tarjetas compatibles |
GPON XG-PON XGS-PON XG-PON&GPON Combo XGS-PON&GPON Combo Any-PON 10G-EPON 10GE P2P GE/FE P2P |
Gestión L2 / L3 | |
Funciones L2 |
Control de acceso: filtrado MAC y listas de control Puertos L2: Ethernet física, Vport lógico y agregación de puertos, compatibilidad con servicios L2 y configuración TPID VLAN: 1:1 VLAN, N:1 VLAN, QinQ flexible, puente VLAN, TLS VLAN, M-VLAN, reutilización VLAN 512K direcciones MAC, gestión de direcciones MAC, MAC permanente, envejecimiento / aprendizaje / consulta / límite de número de MAC Protocolos de enlace ascendente: STP / RSTP / MSTP, LACP |
Funciones L3 |
Enrutamiento básico: reenvío de enrutamiento unidifusión, enrutamiento estático, equilibrio de carga basado en IP, EMCMP Enrutamiento dinámico: RIPv1/v2, OSPFv2, BGP4, IS-IS v2, Graceful Restart, MT5 DHCPv4: DHCP relay / proxy / snooping, Opción 82, Opción 60 Interfaces L3: enrutamiento VLAN L3, Loopback ARP: protocolo ARP, proxy ARP Funciones básicas de IPv6 y ND Soporte de BFD para enrutamiento IPv4/IPv6, incluido enrutamiento estático / OSPF / ISIS / BGP |
QoS | |
Propiedades |
Mecanismo de colas SP, WRR/DWRR y SP+WRR Etiquetado / reetiquetado DSCP Estadísticas de tráfico H-QoS Clasificación del tráfico, limitación del ancho de banda, conformación, establecimiento de prioridades Tail drop, RED basado en colores, WRED Configuración de CIR / PIR / CBS / PBS / CM, TrTCM |
MPLS | |
Funciones básicas |
Distribución de etiquetas con LDP Configuración de la distribución de etiquetas - DU/DoD Retención de etiquetas Tryb - Liberal / Conservador Control de etiquetas Tryb - Independiente / Ordenado Extensión LDP para LSP interáreas Configuración explícita de nulos (kontrola PHP) Reinicio graceful Configuración MD6 de LDP |
L2VPN | Ethernet VPL / VPWS |
MPLS OAM | Sí |
Funciones básicas del PWE3 |
PW dinámico Configuración PW - ETH Negociación de configuración de VCCV Negociación de habilitación de palabra de control PW de entrada MPLS TC a AC VLAN CoS mapeo PW egress AC VLAN CoS a MPLS TC mapping PSN VLAN en el lado de la red hereda CoS de la etiqueta MPLS y AC VLAN |
Protección redundante 1:1 PW | Sí |
Seguridad | |
Seguridad de la red |
Limitar las inundaciones broadcast / multicast Filtrowanie ARP downstream Limitación del protocolo de panel de reenvío de paquetes Anti-spoofing DHCP Limitación de ataques DoS Anti-spoofing ARP/IP Protección de origen IP ACL i IPv6 ACL |
Garantías de servicio |
Protección del servicio DHCP Antideriva de direcciones MAC Aislamiento de puertos: enlace ascendente / usuario Separación de paquetes broadcast basada en VLAN |
Seguridad del sistema |
Desactivación del puerto L4 Programación y limitación de paquetes |
OAM | |
Funciones |
Gestión: CLI, Telnet / SSHv2, SNMP v1/v2/v3, IGMP/MLD proxy / snooping, alarma Estadísticas y diagnósticos de rendimiento Descarga y actualización remota de software Detección, control y alarma ambiental Ethernet OAM: 802.1ag Recuperación automática del sistema tras un fallo, comprobaciones de rendimiento |
Multicast | |
Propiedades |
IGMP snooping, proxy, router (v1/v2/v3) MLD v1/v2 MVLAN VLAN de multidifusión 4K Multicast snooping / proxy, modo router Activación y desactivación de protocolos de forma global o por VLAN Modo ASM/SSM basado en IGMPv3 y MLDv2 Zapping de canal < 20 ms Reenvío de multidifusión SCB y forwaring de multidifusión L3 PIM-SM, PIM-SSM |
VxLAN | |
Funciones básicas de VxLAN |
RFC7348 Aprendizaje / envejecimiento MAC y VTEP IP Tipos de AC: puero (PON puerto, vpuerto), S-Vlan, S-Vlan+C-Vlan Almacenamiento IPv6 IGMP asociado al puerto VTEP Supresión ARP |
Configuración |
Configuración VLAN Informes de estado Consultas de información Configuración MAC estática Configuración de supresión ARP |
Características medioambientales | |
Temperatura de funcionamiento admisible | De -40 a 65 grados C |
Temperatura de arranque admisible | > -25 grados C |
Humedad del aire admisible | 5%-95% no condensante |
Altura de utilización | < 4000 m |
Presión | 70 kPa - 106 kPa |
Características de la fuente de alimentación | |
Tensión de entrada | -48 V DC o -60 V DC |
Propiedades físicas | |
Dimensiones | 486.1 mm (H) * 482.6 mm(19’’) (W) * 288.5 mm (D) |
Peso |
Caja sola: 18 kg Configuración completa: < 52 kg |
