Opton Signal Fire AI-5 arc fusion splicer

Opton Signal Fire AI-5 arc fusion splicer

Marca: Opton

Código de producto: OP-SIGNAL-FIRE-AI-5

Número de catálogo: 10136

Garantía (meses):

Precio

385,73 €

474,45 € IVA incluido

favoriteAñadir a la lista de deseos

Descripción

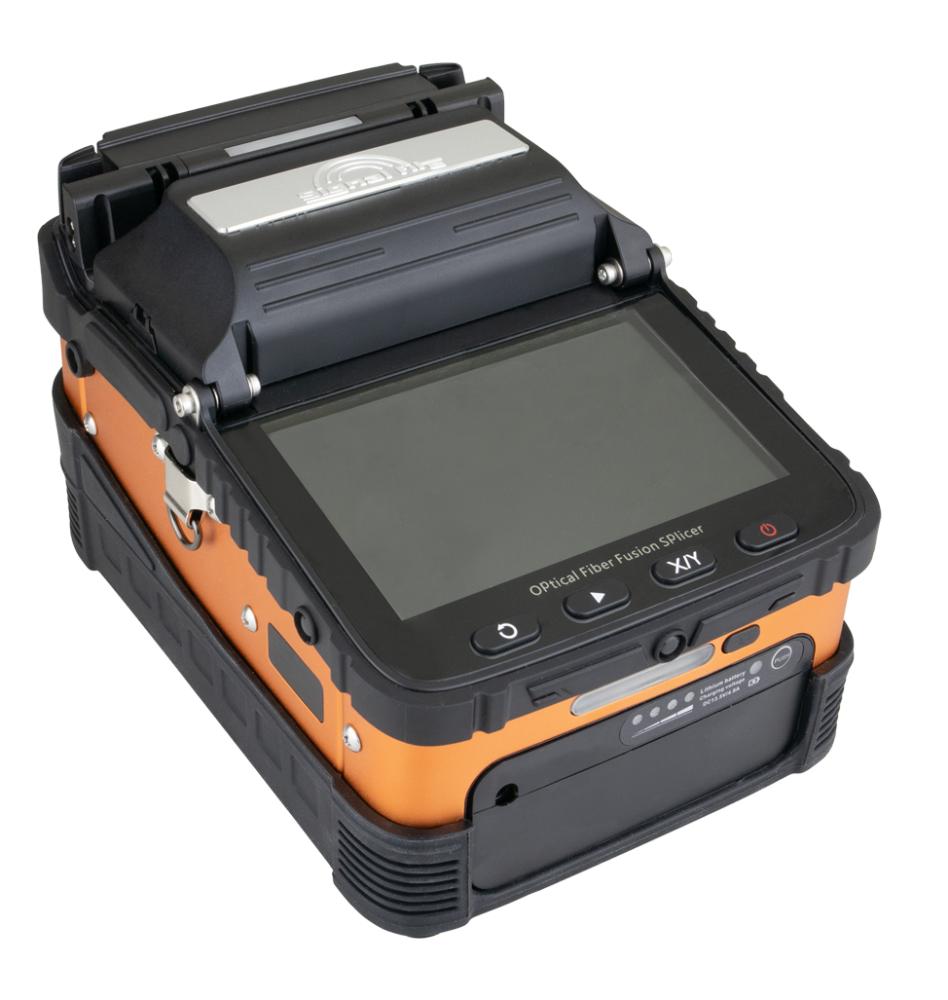

Opton Signal Fire AI-5 es una fusionadora de fibra óptica diseñada para fibras SM, MM, DZ y NZDS. Ofrece centrado del núcleo y posicionamiento automático de la fibra mediante 4 motores. El tiempo de empalme típico es de 8 s y el tiempo de calentamiento, de aproximadamente 18 s. La fusionadora utiliza un horno automático que se activa tras insertar el empalme. El dispositivo ofrece una ampliación de imagen de 320x, lo que permite visualizar la posición de las fibras con precisión. La fusionadora se maneja mediante una pantalla táctil TFT de 5" con cuatro botones físicos debajo. El fabricante ha utilizado un soporte universal para conectar un cable flexible, fibra desnuda o un cable de bajada fino. El equipo incluye una batería de 5200 mAh con una toma de DC integrada. Esto permite cargar la batería fuera de la fusionadora, sin necesidad de una fuente de alimentación adicional. La carcasa de la fusionadora cuenta con una protección especial de goma que la protege contra daños mecánicos y la entrada de polvo y humedad. El equipo incluye los accesorios necesarios, como un cortador de fibra, dos tipos de pelacables, una fuente de alimentación y un recipiente para alcohol.

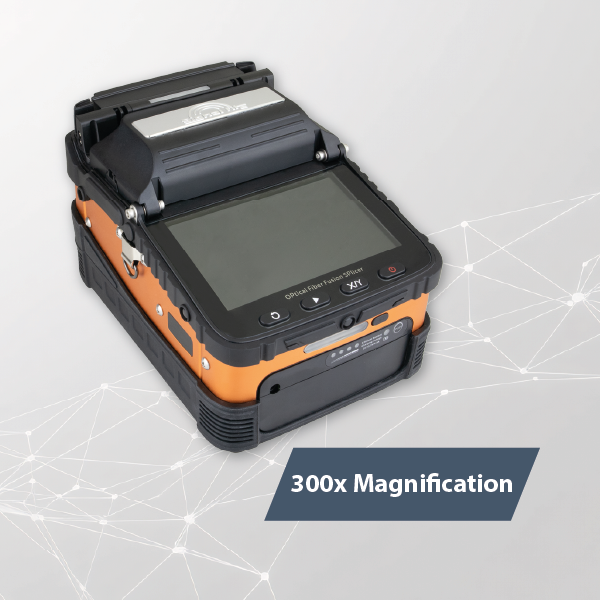

Soldador de fibra óptica, aumento de 300x, centrado en el núcleo

El producto ofrecido se utiliza para soldar fibras ópticas mediante el método de arco eléctrico y es compatible con fibras SM, MM, DS y NZDS. Proporciona centrado en el núcleo y alta precisión. Seis motores se encargan del centrado de la fibra. El dispositivo proporciona una ampliación de imagen de 300x al visualizar los ejes X o Y, y de 150x al visualizar ambos ejes.

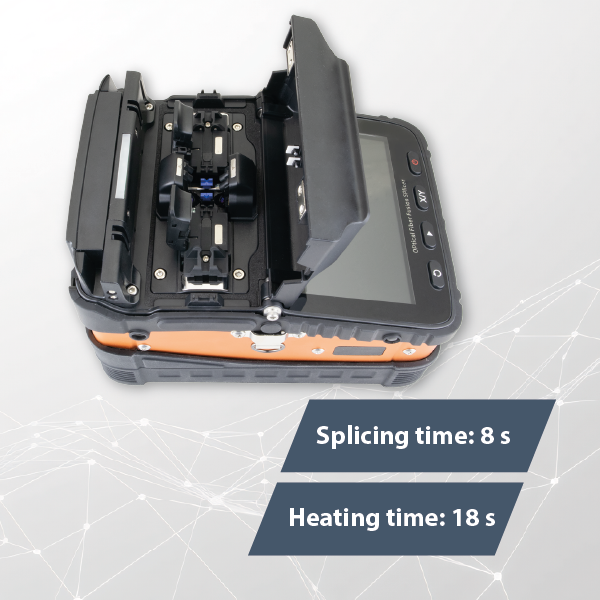

Tiempo de soldadura 8 s, tiempo de calentamiento 18 s

El tiempo de soldadura es de aproximadamente 8 s y el de calentamiento de la cubierta, de 18 s. En total, esto da un total de 26 s para todo el ciclo, suficiente para trabajar durante la conexión del abonado. La estufa funciona automáticamente: tras colocar la soldadura y cerrar la cubierta, comienza a funcionar sin necesidad de pulsar ningún botón.

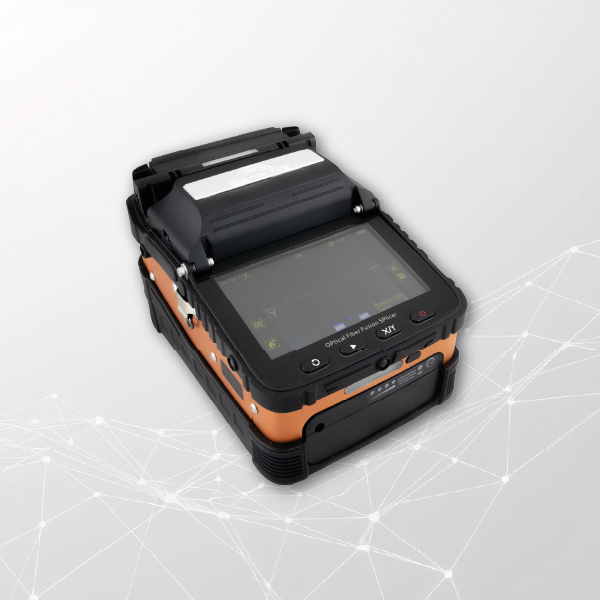

Pantalla a color de 5", fácil de usar

La fusionadora está equipada con una pantalla TFT a color de 5". El dispositivo se maneja mediante 4 botones físicos ubicados justo debajo de la pantalla. Las funciones avanzadas y la configuración solo están disponibles desde la aplicación para dispositivos móviles Android/iOS. Gracias a sus grandes botones físicos, iniciar el modo de soldadura es rápido y sencillo, incluso con guantes de trabajo.

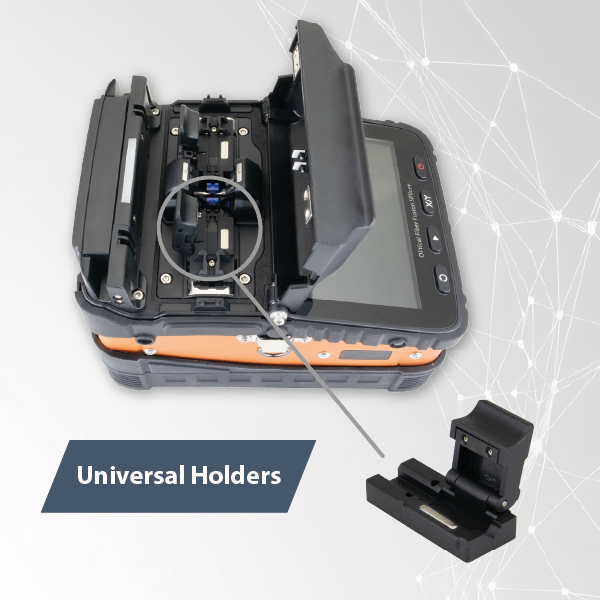

Soportes universales

El dispositivo cuenta con soportes universales que permiten soldar fibras desnudas de diversos tamaños y diámetros, pigtails y cables de bajada. Además, el conjunto incluye un soporte que permite soldar conectores tipo SOC.

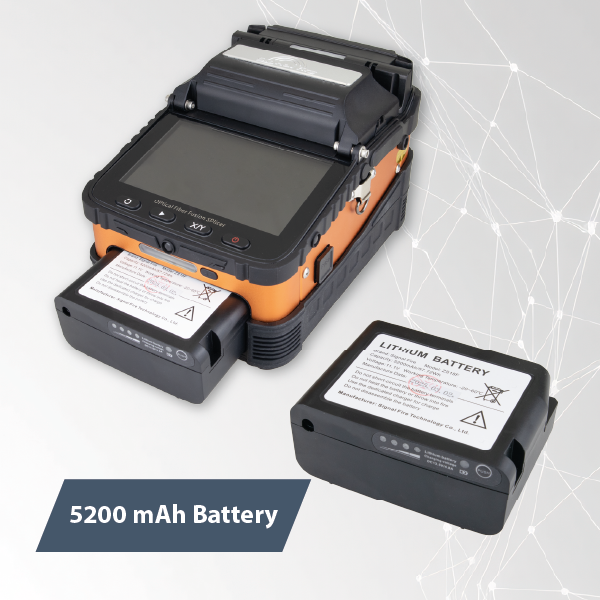

Batería de 5200 mAh

La fusionadora utiliza una batería de iones de litio de 5200 mAh, suficiente, según el fabricante, para realizar aproximadamente 160 ciclos de soldadura y calentamiento. La batería se carga completamente en un máximo de 3,5 horas. La toma de DC para conectar la fuente de alimentación se encuentra directamente en la carcasa de la batería. Puede cargar la batería fuera de la fusionadora o dentro de su carcasa.

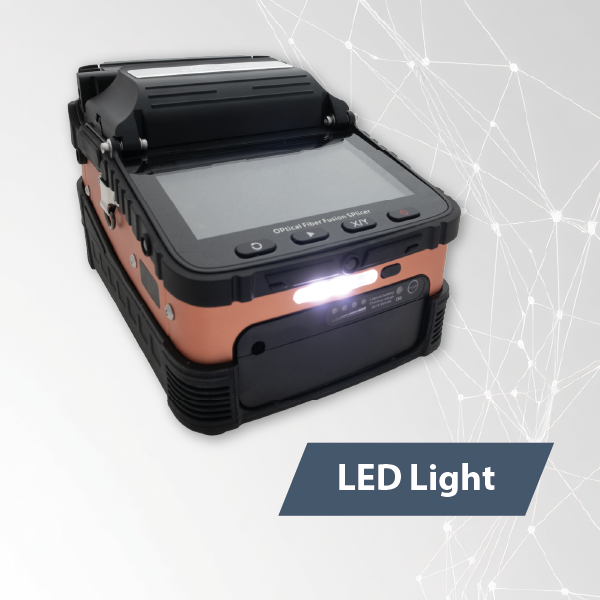

Luz LED incorporada

La parte frontal de la carcasa incorpora una luz LED que facilita el trabajo en condiciones de poca luz. La luz se enciende con un botón independiente, situado justo al lado.

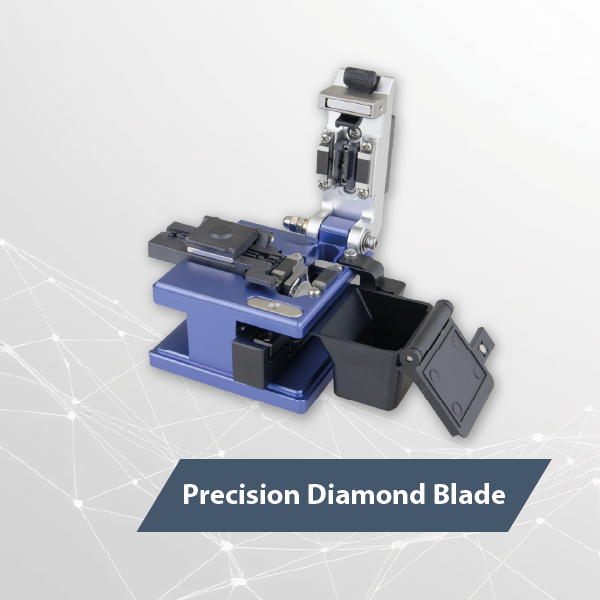

Cuchillo de diamante de precisión

El juego incluye una cuchilla de diamante de precisión para cortar fibras ópticas. El corte se realiza en un ángulo inferior a 0,8°. Tras cortar y abrir la tapa, la cuchilla vuelve automáticamente a su posición inicial. Se puede montar un contenedor de residuos en ambas.

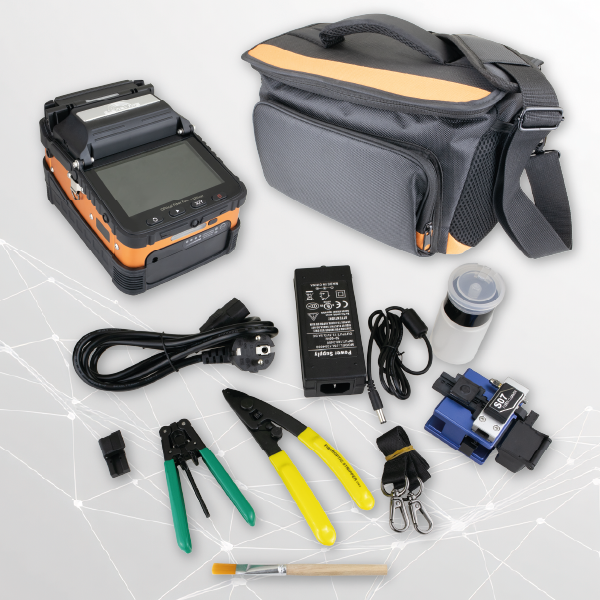

Conjunto del kit

El producto con accesorios se presenta en una práctica bolsa de tela. El set incluye:

Fusionadora AI-5
Batería
Fuente de alimentación
Stripper para cables planos
Stripper universal de tres ojos
Cuchillo de precisión de fibra de diamante (cortador)
Holder para SOC
Cepillo
Dispensador de alcohol
Bolsa

Especificación

Opton Signal Fire AI-5
Tipo de centrado	Revestimiento o alineación del núcleo
Número de motores	Seis motores
Tiempo de soldadura	8 s
Tiempo de remojo	18 segundos (puede cambiar para adaptarse a la temperatura exterior)
Tipo de fibra	SM, MM, DS / NZDS
Diámetro de la fibra con barniz	80 - 150 μm
Pérdidas de soldadura	0.02 dB (SM), 0.01dB (MM), 0.04dB（DS/NZDS）
Modos de soldadura	Centrado automático hasta el núcleo, soldadura precisa
Método de soldadura	Automático o semiautomático
Holders	Soporte universal para fibras desnudas, pigtails y cables de tipo drop
Batería	Batería de litio de 5200 mAh. Suficiente para aproximadamente 160 ciclos de soldadura y calentamiento.
Ampliación de imagen	300x (X o Y), 150x (X y Y)
Diámetro de fibra	Diámetro de la fibra con barniz: 80-150 μm Diámetro de la fibra con revestimiento: 100-1000 μm
Longitud del corte de fibra	Recubrimiento de espesor inferior a 250 µm: 8-16 mm Recubrimiento de 250-1000 µm: 16 mm
Protectores de empalme compatibles	25, 40, 50, 60 mm
Prueba de esfuerzo	2 N
Pantalla	Pantalla a color TFT de 5"
Carga de dispositivos móviles	El puerto USB se puede utilizar como cargador para dispositivos móviles
Hora de encendido	1 s
Almacenamiento de datos	Hasta 1000 registros, capacidad de exportación de datos
Comunicación inalámbrica	Conexión Bluetooth 4.2 en la banda de 2,4 GHz, alcance máximo 60 m
Actualización de software	Actualización mediante aplicación móvil y conexión Bluetooth
Puertos	El puerto USB 2.0 (Tipo A) se puede utilizar para conectar una lámpara LED externa o cargar dispositivos móviles.
Pérdidas de devolución	60 dB
Fuente de alimentación	Entrada 100 - 240 V AC, 50/60 Hz Salida 13,5 V DC / 4,8 A
Temperatura de funcionamiento admisible	De -15 a 50 C
Humedad del aire admisible	< 95% RH sin condensación
