El Ubiquiti Hub Gate es un hub diseñado para su uso en el sistema UniFi Access. Permite controlar la apertura del portón y de las puertas laterales, o de dos portones. Su funcionamiento requiere lectores adecuados y, opcionalmente, cámaras. Al combinarse con cámaras LRP (consulte las especificaciones), el dispositivo puede abrir automáticamente el portón tras reconocer la matrícula de un vehículo almacenada. Las opciones de instalación y funcionamiento del sistema son numerosas y se describen detalladamente por el fabricante en el manual de instalación. El dispositivo está equipado con cinco puertos Gigabit Ethernet, el primero con entrada de alimentación PoE++ (802.3bt), mientras que los cuatro restantes tienen salidas de alimentación PoE (802.3af). Puede conectar lectores, intercomunicadores o cámaras IP compatibles al hub. La carcasa está diseñada para montaje en riel DIN; se incluyen pernos de montaje para fijar el riel a la pared si no desea utilizar una caja.
Hub de puerta de enlace y puerta lateral para UniFi Access

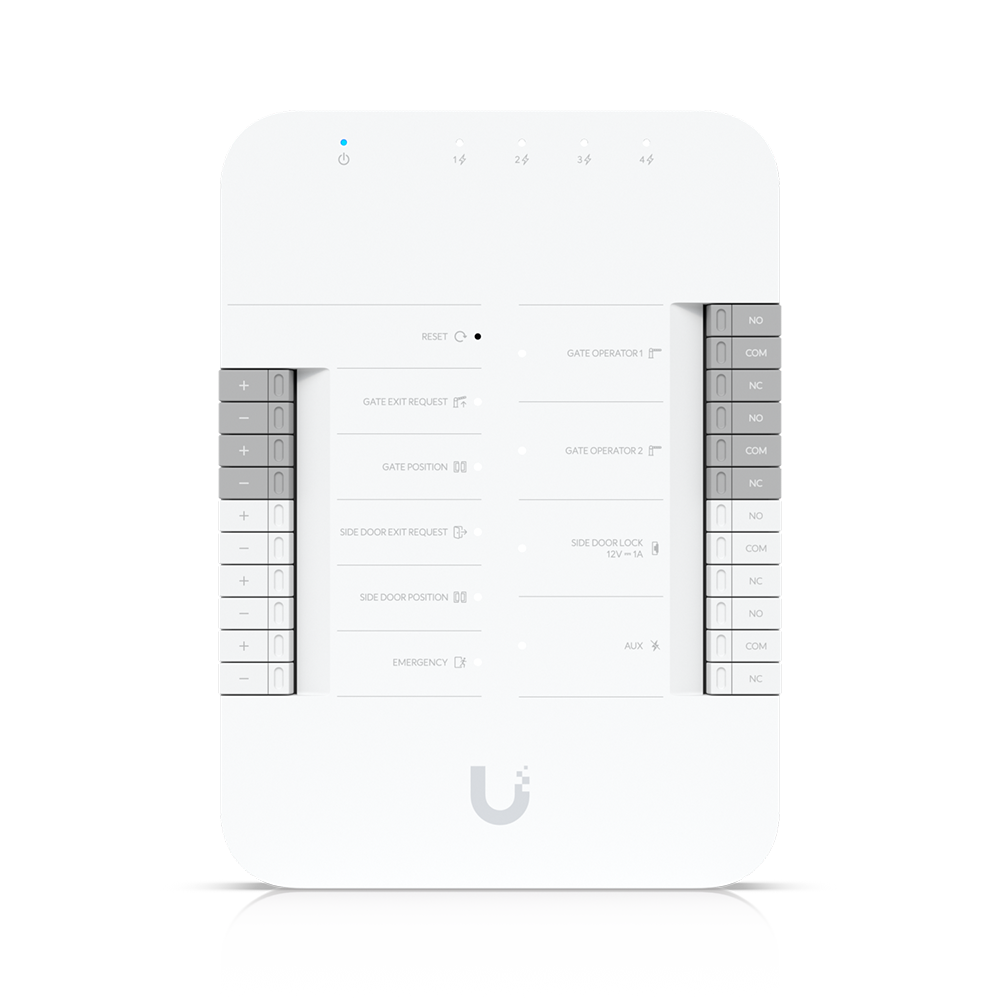

Este producto es un hub diseñado para su uso en el sistema UniFi Access, sin funcionamiento independiente. El dispositivo se utiliza principalmente para supervisar el estado de apertura de la puerta y la puerta lateral/portillo. En el caso de una puerta de doble hoja, se pueden conectar ambas hojas, sin la opción de conectar un portillo. La electrónica suministrada por el fabricante de la puerta se conecta directamente al hub; los diagramas de conexión se encuentran en el manual del fabricante. La solución básica diseñada por el fabricante supone la conexión al hub de cámaras con función LPR (cuya lista se encuentra en las especificaciones) y un intercomunicador adecuado. La cámara LPR puede leer matrículas y abrir automáticamente la puerta para los vehículos cuyas matrículas estén guardadas. Otros usuarios pueden utilizar el intercomunicador.

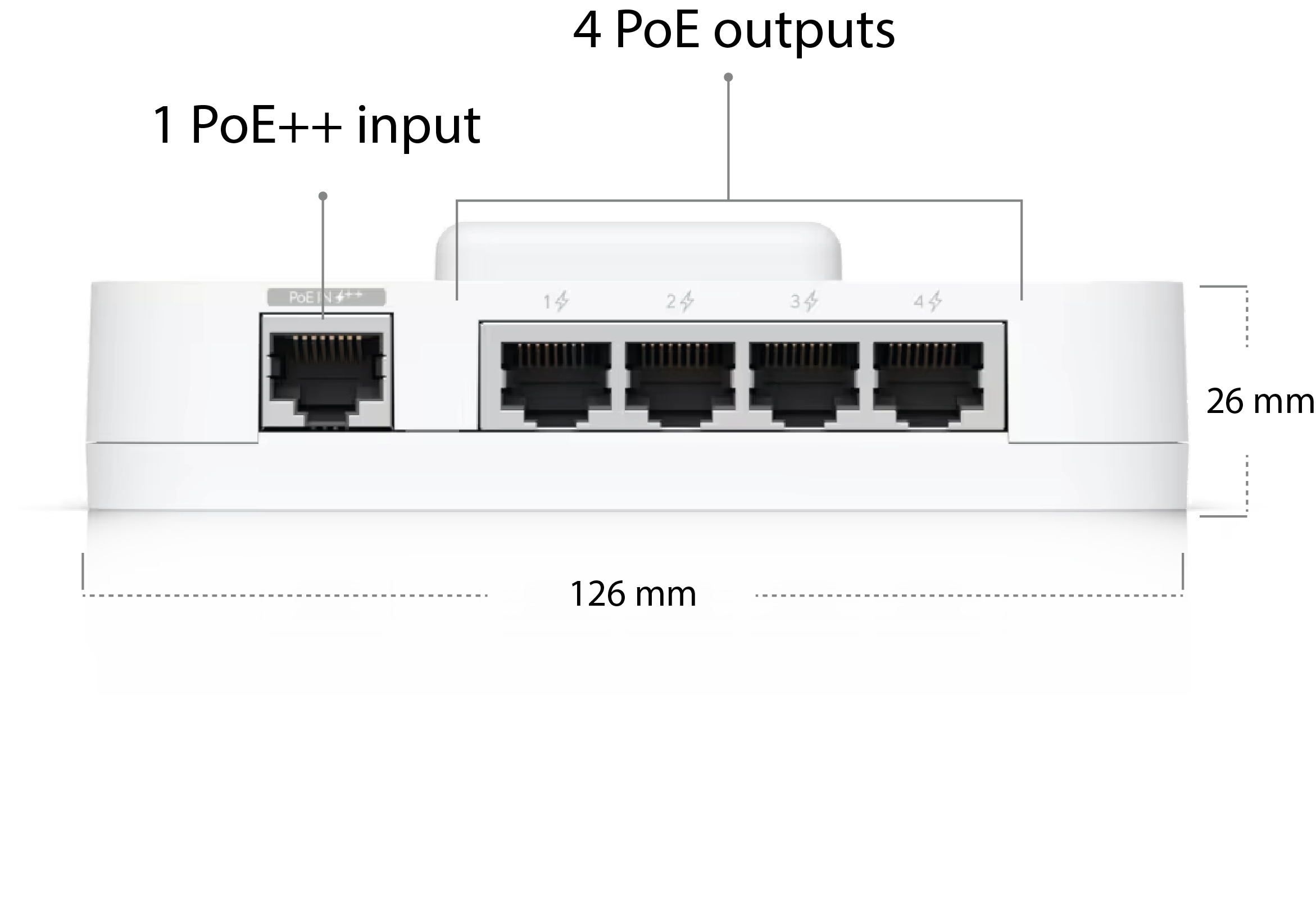

5 puertos 1G Ethernet, 1 entrada PoE++, 4 salidas PoE
El dispositivo utiliza cinco puertos Gigabit Ethernet (10/100/1000 Mbps), el primero de los cuales cuenta con una entrada de alimentación PoE++ (802.3bt). Los cuatro puertos restantes cuentan con salidas PoE (802.3af), que permiten conectar (y alimentar simultáneamente) intercomunicadores y cámaras. La potencia máxima por puerto es de 30 W y el consumo máximo (para todos los puertos) es de 55 W.
Uso

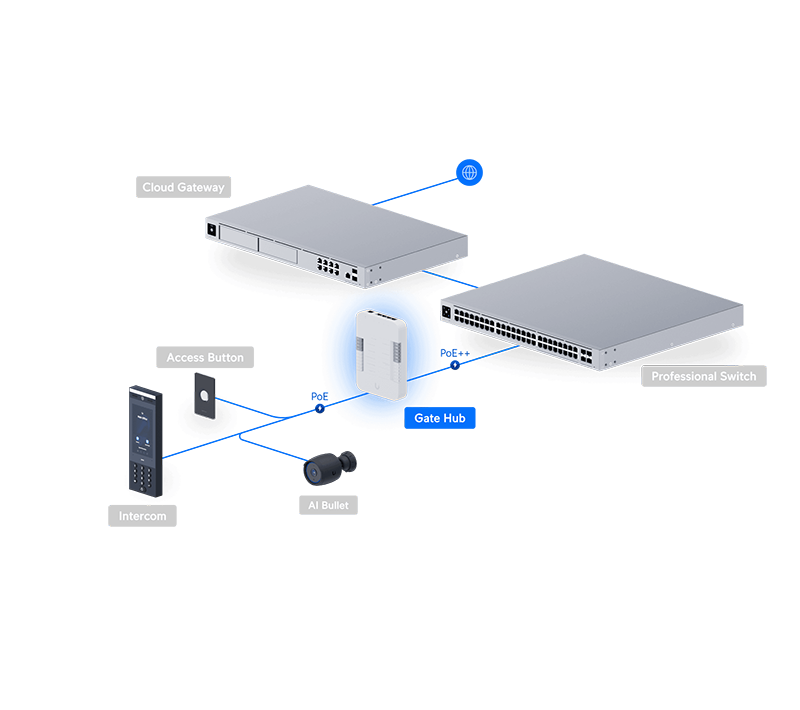

Gate Hub le permite controlar y abrir automáticamente su portón. Sus aplicaciones básicas incluyen el control de la puerta corredera de la entrada de su propiedad, la puerta levadiza bidireccional en estacionamientos y la puerta del garaje. En la mayoría de los casos (además de las puertas bidireccionales), también puede conectar una puerta lateral o un portón. La instalación requiere un intercomunicador y cámaras IP con función LPR. Una vez configuradas correctamente, las cámaras pueden leer las matrículas de los vehículos que se aproximan y abrir el portón automáticamente. Al conectar un intercomunicador externo, los huéspedes pueden llamar y solicitar la apertura de la puerta. El UA-Intercom compatible (se vende por separado) también permite la apertura mediante código PIN, aplicación o tarjetas NFC.

Especificación
Ubiquiti UA-Hub-Gate | |
Propiedades generales | |
---|---|
Dimensiones | 175 x 126 x 26 mm (6.9 x 5 x 1") |
Se requiere sistema UniFi | UniFi Access |
Número de puertas soportadas | 1 portón, 1 puerta lateral |
Terminales de entrada |
1 solicitud de apertura de portón 1 posición de portón 1 solicitud de apertura de puerta lateral 1 posición de puerta lateral 1 alarma |
Método de suministro de energía | PoE++ (802.3bt) |
Cumplimiento de la NDAA | Sí |
Nivel UL 294 |
Ataque Destructivo: Nivel I Seguridad de Línea: Nivel I Durabilidad: Nivel I Energía en standby: Nivel I |
Cámaras LPR compatibles |
UVC-AI-Turret UVC-AI-LPR UVC-AI-Dome UVC-AI-DSLR UVC-AI-Pro UVC-AI-Theta UVC-G6-Turret UVC-G6-Bullet UVC-G6-INS UVC-AI-PTZ UVC-G6-PTZ UVC-AI-PTZ-Precision |
Propiedades mecánicas | |
Peso | 460 g (1 lb) |
Material de la carcasa | Policarbonato |
Mango | Para carril DIN (incluido) |
Propiedades de hardware | |

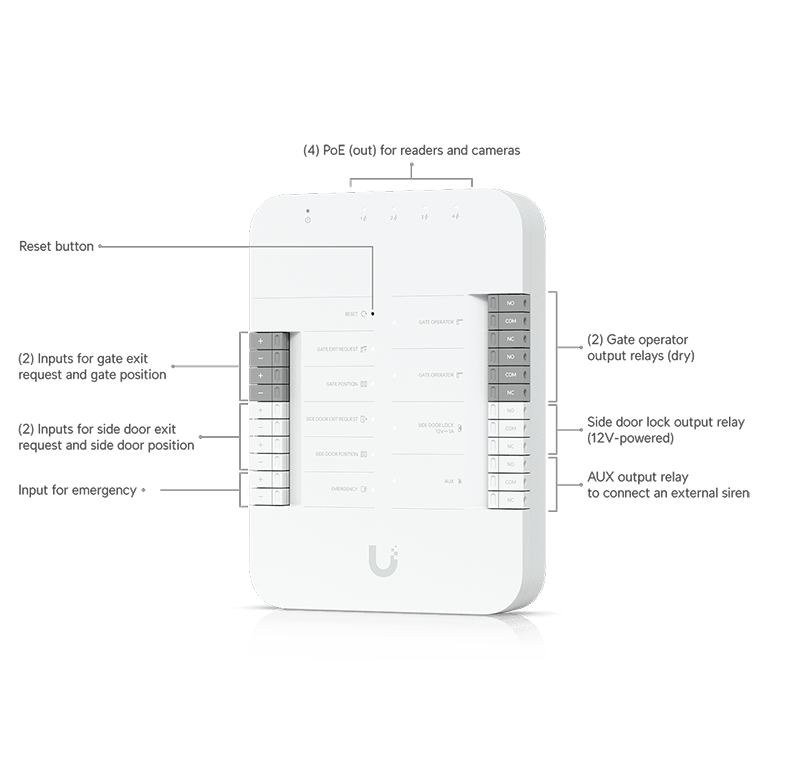

Entradas digitales | Solicitud de apertura de portón, posición de portón, solicitud de apertura de puerta lateral, posición de puerta lateral, alarma |
Relés de salida libres de potencial (Dry Relay) |
2 conexiones de puerta: 30 V DC, hasta 1 A 1 auxiliar: 30 V DC, hasta 1 A |
Salida alimentada | Conexión de cerradura de puerta lateral: 12 V DC, hasta 1 A |
Uso | En el interior de los edificios, cuando se instala al aire libre, se requiere una caja estanca |
Temperatura de funcionamiento admisible | -30°C a 60°C |
Humedad del aire admisible | 5%-90% sin condensación |
Interfaz de red | 5 puertos gigabit Ethernet (10/100/1000 Mb/s) |
Interfaces PoE |
1 entrada PoE++ (802.3bt) 50 V DC, 1 A 4 salidas PoE (802.3af) 50 V DC, 30 W por puerto (máx. 55 W total) |
Consumo máximo de energía |
22 W (solo dispositivo) 60 W (con salidas PoE) |
Diodos LED | Un diodo (blanco/azul) |
Botones | Restablecimiento de fábrica |
Longitudes máximas de cable recomendadas |
UA-Lock-Electric (400 mA) Cable 24 AWG: máx. 25 m Cable 22 AWG: máx. 42 m Cable 20 AWG: máx. 66 m UACC-Cable-DoorLockRelay: máx. 100 m
UA-Lock-Magnetic-540kg (500 mA) Cable 24 AWG: máx. 20 m Cable 22 AWG: máx. 32 m Cable 20 AWG: máx. 21 m UACC-Cable-DoorLockRelay: máx. 80 m
UA-Lock-Magnetic-270kg (800 mA) Cable 24 AWG: máx. 12 m Cable 22 AWG: máx. 20 m Cable 20 AWG: máx. 30 m UACC-Cable-DoorLockRelay: máx. 46 m
Otras cerraduras (1 A) Cable 24 AWG: máx. 9 m Cable 22 AWG: máx. 15 m Cable 20 AWG: máx. 24 m UACC-Cable-DoorLockRelay: máx. 36 m |
Requisitos de cableado PoE |
Se recomienda cableado de categoría 5e como mínimo. Esta categoría debe ser adecuada a los requisitos de capacidad de transmisión de una ubicación determinada. La sección transversal mínima del patchcord de instalación debe ser de 26 AWG (0,13 mm²), la sección transversal mínima del cable debe ser de 24 AWG (0,21 mm²). |
Propiedades del software | |
Aplicación de gestión | UniFi Access |
