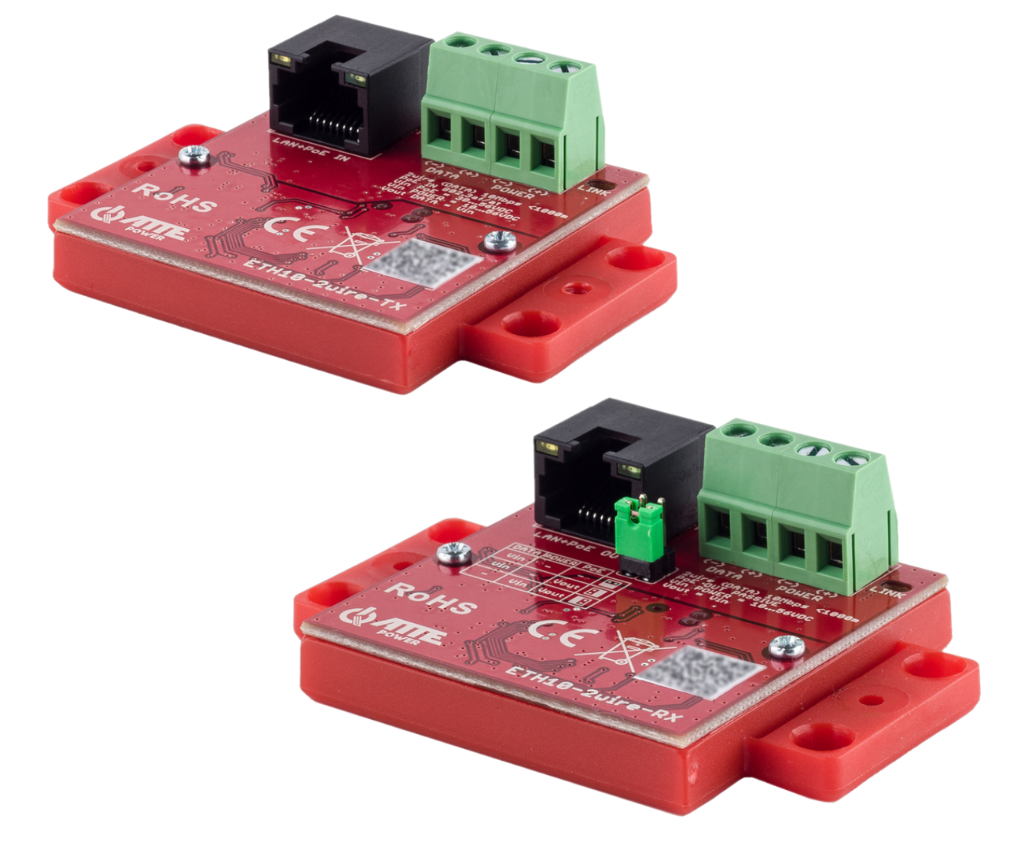

El ATTE ETH10-2wire-SET es un conjunto diseñado para la transmisión Ethernet + PoE mediante dos hilos de cable. Ambos dispositivos son activos y requieren una fuente de alimentación en la entrada. Están equipados con puertos Fast Ethernet con un rendimiento máximo de 10 Mbps. El alcance máximo de transmisión con dos hilos de cable UTP de par trenzado de buena calidad es de 1000 m. Es importante recordar que el alcance y el rendimiento dependen en gran medida de la calidad del cable utilizado. Este producto es ideal para diversas aplicaciones, ya que permite transmitir mediante un cable de dos hilos, utilizando solo un extremo en una sección dañada del cable Ethernet o incluso mediante un cable telefónico. El dispositivo admite PoE+ o PoE pasivo en la entrada, y también puede alimentarse desde una fuente de alimentación estándar mediante el terminal de DC (tensión de entrada 10-56 V DC).

Kit de transmisión PoE de 2 cables (10 Mb/s)
Este producto es un kit que permite la transmisión Ethernet mediante dos cables. Puede utilizar cualquier cable de dos conductores, un cable Ethernet de par trenzado (por ejemplo, en caso de avería) o un cable telefónico. Los datos y la alimentación se transmiten a través de los dos cables. El ETH10-2wire-SET cuenta con puertos Ethernet con una velocidad máxima de 10 Mbps.

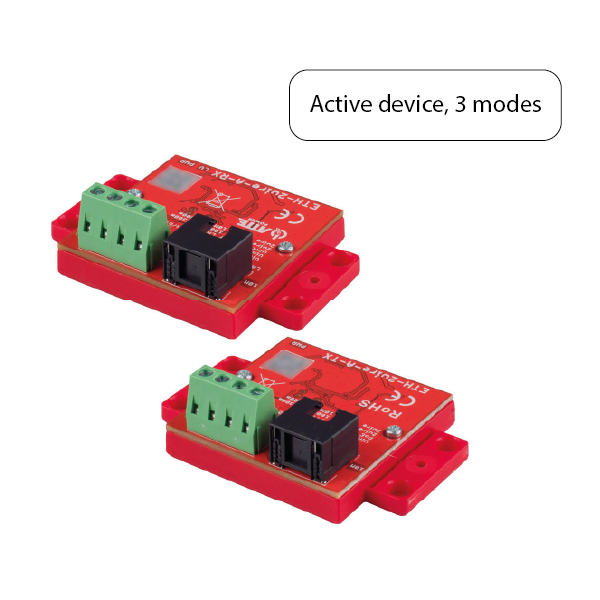

Dispositivo activo, 3 modos
El dispositivo requiere una fuente de alimentación para funcionar. Por defecto, se alimenta mediante PoE, pero también se puede conectar una fuente de alimentación externa estándar (10-56 V DC). Si desea utilizar la salida PoE, utilice un voltaje superior a 44 V. El consumo de energía es inferior a 1,35 W.
El dispositivo admite tres modos de funcionamiento, que se conmutan mediante un puente. En el modo 1, la alimentación se obtiene del puerto de datos y solo se transmiten datos al puerto de salida. En el modo 2, la alimentación se obtiene del puerto de datos y tanto los datos como la alimentación se transmiten al puerto de salida. En el modo 3, la alimentación se obtiene del terminal de DC y tanto los datos como la alimentación se transmiten al puerto de salida.

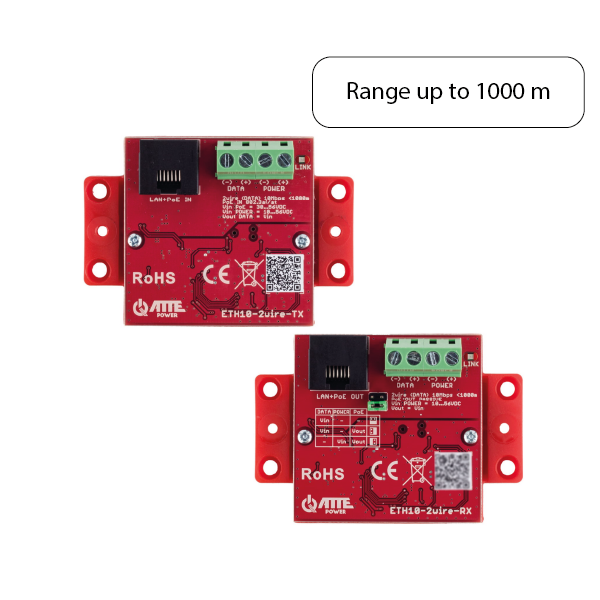

Alcance hasta 1000 m
El alcance máximo de transmisión es de 1000 m, mayor que el del convertidor ETH-2wire-A-SET. El fabricante midió el alcance con un solo par de cable UTP de par trenzado; tenga en cuenta que el alcance depende de la calidad del cable utilizado.
Uso

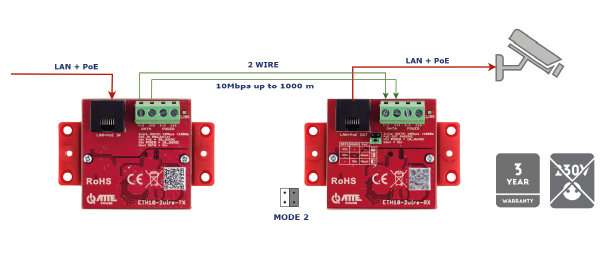

Este kit convertidor es perfecto para cualquier aplicación que requiera transmisión Ethernet utilizando el cableado existente, especialmente en lugares donde la instalación de nuevo cable es difícil o incluso imposible. Debido a su ancho de banda limitado (10 Mbps), su principal aplicación son las redes de vigilancia IP. Este dispositivo permite convertir fácilmente una red de cámaras analógicas antiguas a cámaras IP modernas sin necesidad de cableado Ethernet.

Especificación
ATTE ETH10-2wire-SET | |
Número total de puertos |
2x PoE 2x terminales de tornillo |

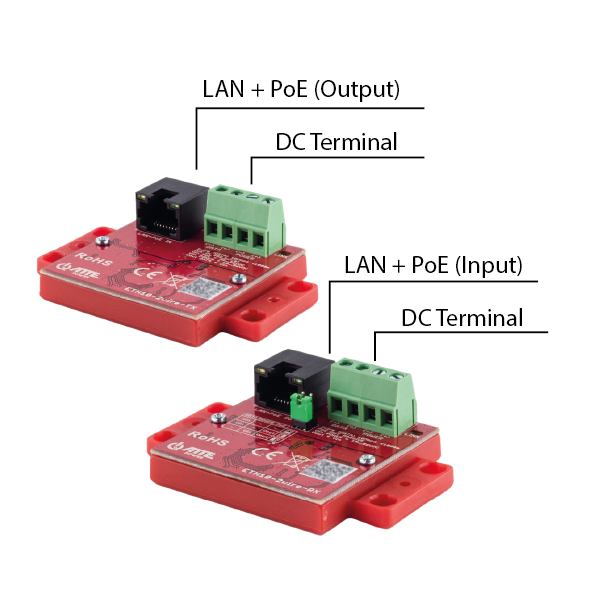

Entrada PoE | LAN + PoE IN |
Salida PoE | LAN + PoE OUT |
Tipo de puertos | Fast Ethernet 10 Mb/s |
Voltaje de entrada |
PoE: 30 - 56 V DC DC: 10 - 56 V DC |
Voltaje de salida PoE | Como voltaje de entrada |
Consumo de energía | 1,35 W (pista completa) |
Control de potencia de salida | Puentes: la configuración se proporciona en el manual y en el dispositivo. |
Protección contra sobretensión | LAN y DATA |
Protección contra sobrecarga | LAN + POE IN - protección 0,6 A |
Longitud del cable de vía 2wire | < 1000 m - 2 cables trenzados simples |
Señalización de vía 2wire | LED verde: conexión y transmisión de datos en la pista de 2 wire |
Señalización de energía | LED amarillo en el puerto RJ45: hay alimentación |
Señalización de transmisión | LED verde en el puerto RJ45: conexión y transmisión de datos en la pista LAN |
Temperatura de funcionamiento admisible | -25°C a 65°C |
Dimensiones | 51(73) x 51 x 22 mm |
Peso | 0,05 kg |
Grado de protección | IP20 |
Construcción de carcasa | Base de montaje universal |
