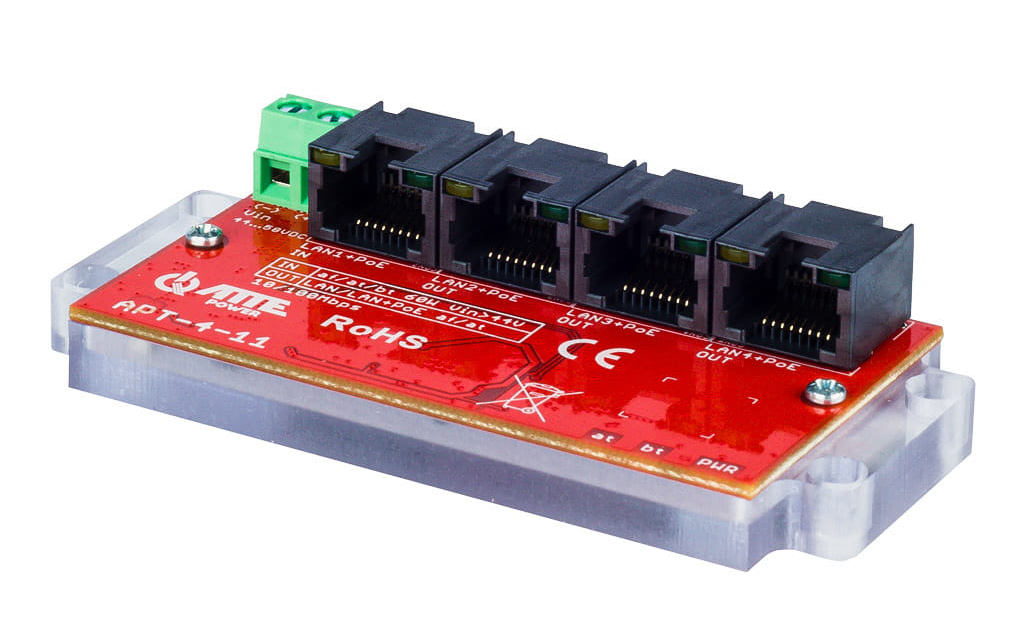

El ATTE APT-4-11 es un switch/extender equipado con cuatro puertos Fast Ethernet (10/100 Mbps). El primer puerto cuenta con una entrada de alimentación PoE++ (802.3af/at/bt) y los otros tres con salidas PoE+ (802.3af/at). Permite conectar tres cámaras IP a un solo puerto del switch principal, lo que amplía el alcance PoE. La potencia máxima de salida depende del estándar PoE utilizado en la entrada y es de aproximadamente 13 W para 802.3af, 25 W para 802.3at o 51 W para 802.3bt. Esta potencia es más que suficiente para conectar tres cámaras IP e incluso otros dispositivos con mayor consumo. El switch no tiene carcasa; está diseñado principalmente para su montaje en una caja mediante tacos o tornillos. Ofrece un amplio rango de temperatura de funcionamiento (de -25 °C a 65 °C).

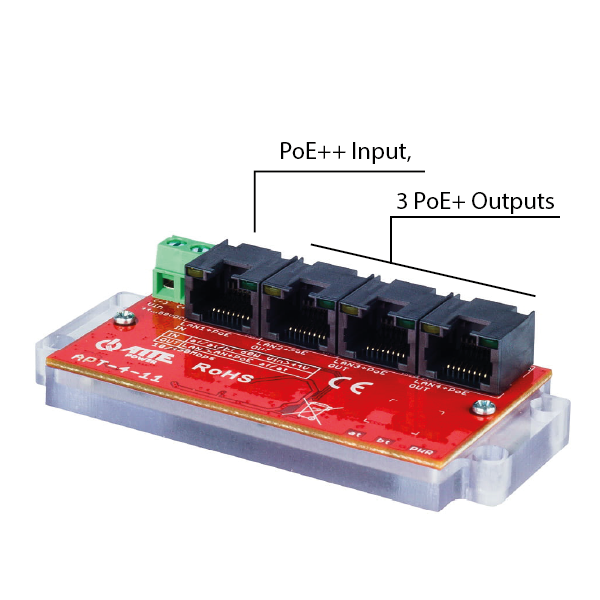

4 puertos fast Ethernet, entrada PoE++, 3 salidas PoE+
El switch está equipado con cuatro puertos Fast Ethernet (10/100 Mbps). El primer puerto tiene una entrada PoE++ (802.3af/at/bt), mientras que los otros tres tienen salidas PoE+ (802.3af/at). Al usar la entrada PoE, la potencia de salida disponible es de aproximadamente 13 W para 802.3af, 25 W para 802.3at o 51 W para 802.3bt. La potencia de salida por puerto es de 15,4 W (802.3af) / 30 W (802.3at).

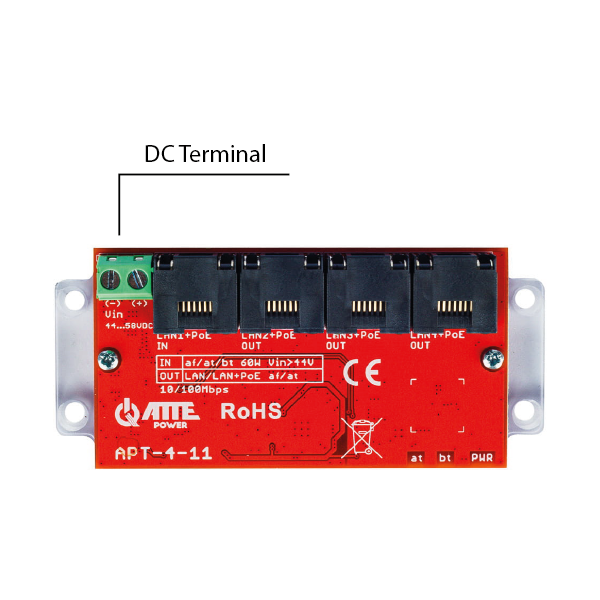

Terminal DC
Puede alimentarse mediante el terminal de DC, no solo a través de PoE. En este caso, el dispositivo funcionará como un switch estándar, sin la función de extensor. El rango de voltaje de entrada es de 44-58 V DC.

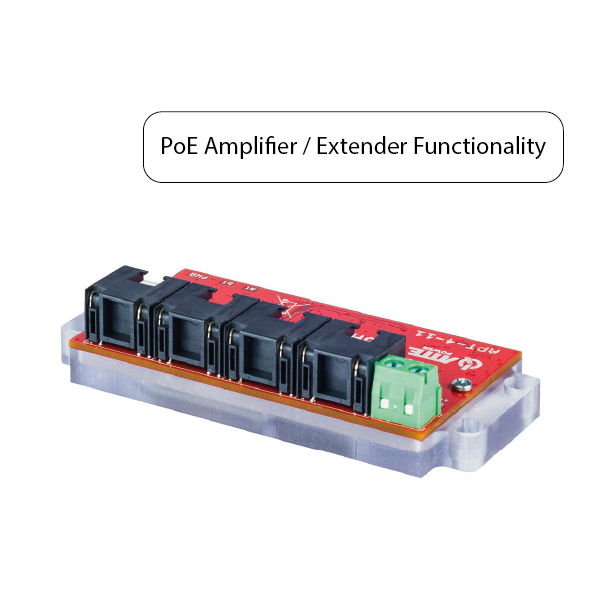

Funcionalidad de amplificador/extensor PoE

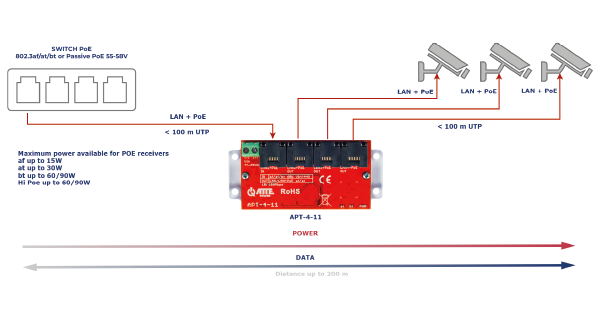

Gracias al puerto de entrada PoE, el dispositivo puede funcionar como extensor PoE. Ofrece un alcance total de 200 m con un cable Ethernet estándar, siempre que la distancia entre la fuente de alimentación/switch y el APT-4-11 sea de hasta 100 m, y la distancia entre el APT-4-11 y los dispositivos finales también sea de hasta 100 m.
Uso
El dispositivo es ideal para sistemas de monitoreo y alimentación de cámaras IP. Se utiliza comúnmente para dividir la alimentación PoE: con un solo puerto en el switch principal, se pueden conectar tres cámaras mediante el APT-4-11. El dispositivo también puede utilizarse como switch estándar gracias a su terminal de DC.


Carcasa
Este producto no incluye carcasa y suele instalarse en diversos tipos de cajas. Ofrece un amplio rango de temperatura de funcionamiento, de -25 °C a 65 °C. Esto significa que el APT-4-11 puede utilizarse sin problemas en exteriores, siempre que esté equipado con una caja hermética.
Especificación
ATTE APT-4-11 | |
Número total de puertos |
1x PoE IN 3x PoE OUT |
Tipo de puertos | Fast Ethernet 10/100 Mb/s |
Entrada PoE |
LAN1 PoE++ 802.3af/at/bt PoE pasivo |
Salida PoE |
LAN2 - LAN4 PoE+ 802.3af/at |
Rango de voltaje de entrada | 44 - 58 V DC |
Voltaje de salida | Igual que el voltaje de entrada |
Consumo de energía | 0,3 W |
Control de potencia de salida | Autonegociación |
Protección contra sobretensión | LAN1 - LAN4 |
Protección contra sobrecarga | LAN2 - LAN4, protección contra sobrecorriente 0,7 A |
Indicación de energía | LED PWR - fuente de alimentación |
Señalización PoE | LAN2 - LAN4 (LED amarillo): fuente de alimentación PoE presente |
Señalización de transmisión | LAN1 - LAN4 (LED verde) - conexión y transmisión de datos |
Temperatura de funcionamiento admisible | -25° a 65°C |

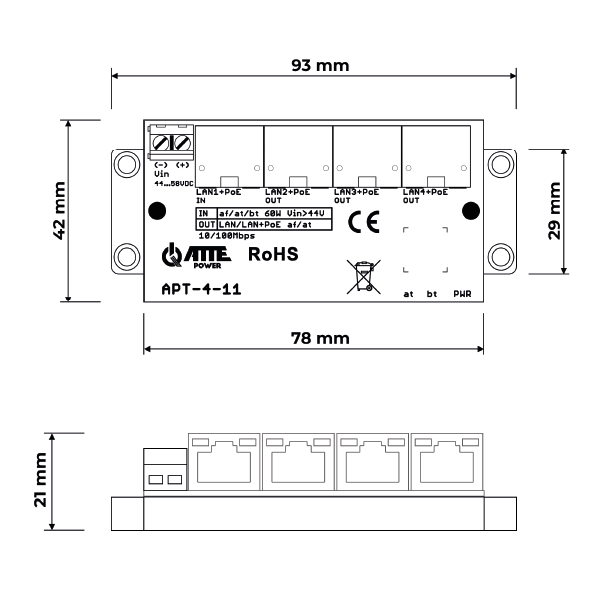

Dimensiones | 78(93) x 42 x 21 mm |
Peso | 0,044 kg |
Grado de protección | IP20 |
Diseño de vivienda | Base de montaje |
Montaje | Usando pasadores de montaje |
